型號：WN5002

適用于多功能、少量數據采集、短期數據存儲，大量部署，高性價比，智能化應用場景

  品牌：OneIoTBox?萬物物聯

WN5002工業物聯網智能盒子是一款采用高性價比工業級ARM架構處理器作為主控，采用嵌入式Linux作為操作系統，內置OneEngine?萬物引擎系列嵌入式版智能軟件的嵌入式工業計算機。它結合開放、先進的軟硬件功能，支持多種物聯網硬件接口，支持數百種儀表設備接入，支持工業、電力、環保等多種國標、行標平臺通信規約，既可在工業物聯網監控采集站和平臺服務器之間作為通信樞紐，又可實現物聯網數據采集監控、物聯網數據處理與存儲統計、人機圖形界面顯示操作等功能，同時也可以作為視頻監控傳輸網關將攝像頭監控畫面傳輸至監控平臺。

萬軟科技萬物引擎系列智能設備是一種具備工業物聯網智能應用、智能開發、智能維護的高可靠性、高穩定性工業設備。依托萬物引擎系列軟件強大和完善的開發管控工具鏈軟件，其不僅支持工業物聯網數據服務類應用快速組態開發，也支持圖形化人機界面交互軟件快速組態開發（嵌入式端HMI人機界面/瀏覽器應用/手機應用），具備一次開發（系統級組態與腳本開發）、二次開發（建模與圖形組態開發）、三次開發（開發時配置）、四次開發（運行時配置）能力，支持本地/遠程（云）端對智能設備進行監控管理和應用開發、發布、維護，支持本地/遠程(云)端使用瀏覽器或者手機應用對設備進行參數配置和運行狀態監控。其中，本地/遠程(云)端瀏覽器和手機應用由設備配套OneEngine?萬物引擎系列PC版開發工具軟件組態開發，并通過OneSmartDevTool系列智能設備管理器軟件將應用發布到智能設備端運行。

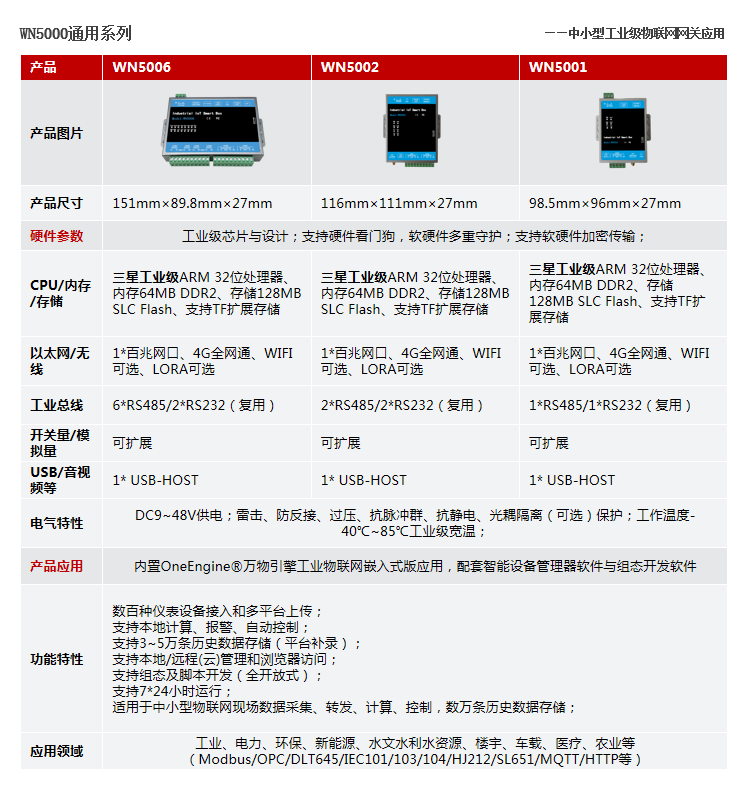

WN5002 采用高性價比工業級32位ARM（三星）處理器，支持64M DDR2內存，內置128M Nand Flash存儲，并可通過TF卡擴展存儲空間，支持2路RS485/2路RS232（復用）、1路以太網口、4G全網通無線通訊（可選）以及1路USB擴展口（可擴展WIFI和LoRa）。

WN5002 工業物聯網智能盒子專為工業設計，穩定、可靠、性價比高。PCB 設計充分考慮了電磁兼容性，為保證產品能達到工業設備要求的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性和抗干擾性能。采用高品質的 PCB 板材， 使其具備優越的穩定性。批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。

硬件特點

• WN5002 內部集成可靠的工業 4G 全網通模塊，配合高效穩定的電源供應方案，為 4G 全網通模塊長期掛網運行提供有效保障。同時機器內部也集成完善的異?；謴吞幚黼娐?，可以有效解決用戶在無人值守應用中需要實現的故障自恢復功能。

• 整機采用先進的工藝和高效率的電源解決方案，功耗優化后能有效減少發熱，整機運行溫度的下降，進一步提升長期不斷電運行的可靠性和壽命，同時為全球節能環保，減少碳排放做出應有努力。

• WN5002 CPU 采用成熟的高性能工業處理器，內核為 ARM926EJ 核。PCB 設計充分考慮了電磁兼容性，為保證產品能達到工業設備需要的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性。采用高品質的 PCB 板材，使其具備優越的穩定性。同時，批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。

• WN5002 支持超寬壓交直流供電輸入。電源輸入電路采用獨有的專用電路設計，能抵抗 GB/T 17626.5-2008 標準中最高等級 4 級(4KV)8/20uS 的雷擊測試。 多重電源保護，抗靜電、過流、防反接等保護能有效保證野外等惡劣環境下的可靠運行。

• 集成 1 個 100M/10M 高速自適應網卡，網卡采用雙級防雷防靜電保護，能抵抗 2KV 雷擊。2 路RS485/RS232 電路采用全電氣隔離設計，RS485 電路采用三級防雷防靜電保護，支持 GB/T 17626.5-2008 標準中 10/700uS 測試的最高等級 4KV 防護。

• 集成先進的高安全性專用加密芯片，為用戶的應用程序提供專業的加密綁定保護，使用戶的開發成果能得到可靠防盜保護。每一個機器都有唯一不可篡改 ID 號，配合用戶的應用程序進行多重加密綁定后，應用程序幾乎不可能被盜。

• 穩定的硬件設計能保證系統長時間正常運行，支持純硬件定時看門狗，適合無人值守7X24 小時運行的應用環境。

軟件特點

• 工業級軟件，先進的多層軟件架構對系統底層與應用層進行運行時隔離，經過實踐驗證的底層引擎服務為應用的穩定運行保障護航，通過軟硬件多重守護確保應用故障自恢復等。

• 支持數300+種儀表設備接入，例如工業儀器、儀表、PLC控制器（施耐德、三菱、西門子等），電力儀表設備（DLT645/IEC101/103/104/CDT等）、環保儀器儀表等。并且通過萬能驅動，可自由組態（配置）實現幾乎任意設備接入。

• 支持工業Modbus/OPC,電力IEC101/103/104，環保平臺HJ212-2017/SZY2016等傳輸規約，支持MQTT/HTTP（WebAPI）轉發，支持關系數據庫轉儲等。

• 支持通過設備模型一鍵配置設備，提供各種設備模板，并提供設備建模方法培訓指導服務。

• 支持數據長期存儲，可使用文件或者關系數據庫方式存儲大量歷史記錄，最長可存儲長達十年歷史記錄。

• 支持自動化條件控制與PID控制組態。

• 支持腳本編程，由于萬物引擎內置的所有功能服務與組件具備完整的可操控性，使用腳本編程可獲取網關設備的完全訪問能力，解鎖設備深度開發與應用。

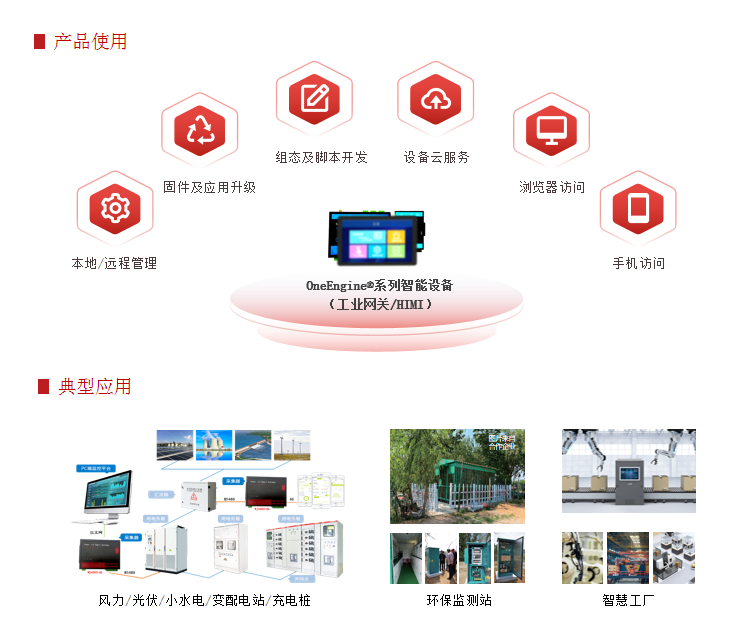

• 支持本地/云端通過瀏覽器或者手機應用對網關設備進行配置和在線監控。其中，本地/云端瀏覽器應用或手機應用由設備配套萬物引擎系列軟件組態開發，并將應用服務部署、運行到智能設備端。

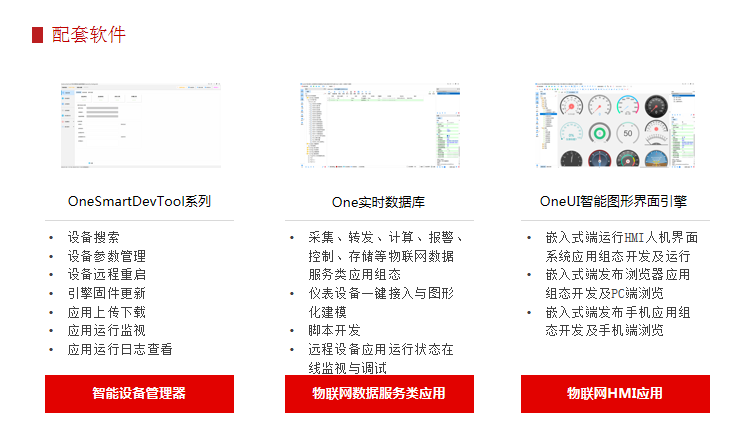

• 支持本地/遠程(云)管理、開發、運維：提供設備配套管理軟件、模板應用源碼以及應用二次開發工具軟件，支持本地/遠程(云)對設備進行監視、管理、開發、維護、升級。
